立式摆线减速机

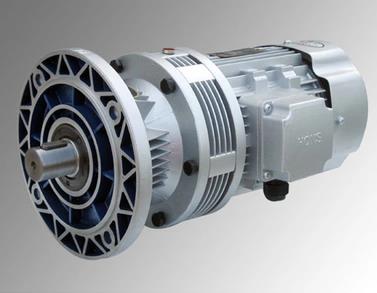

行星摆线针轮减速机WB65

  • WB系列微型摆线减速机采用铝合金压铸外壳,使外观更加美观,体积更小,重量更轻。同时在出厂时均已注入润滑脂,在很大的程度上方便了用户;并且,采用润滑脂不易漏油,用户可以根据自己的使用需要任意方向和角度安装。它的卧式底角和立式法兰均为铝合金,因此在安装时卧式应校准中心高、立式应校准输出...
  • 产品详情


      WB系列微型摆线减速机采用铝合金压铸外壳,使外观更加美观,体积更小,重量更轻。同时在出厂时均已注入润滑脂,在很大的程度上方便了用户;并且,采用润滑脂不易漏油,用户可以根据自己的使用需要任意方向和角度安装。它的卧式底角和立式法兰均为铝合金,因此在安装时卧式应校准中心高、立式应校准输出轴、法兰同安装部位的同轴度。在输出轴上安装轴器、皮带轮、链轮等零件时,不不允许用锤子敲入,应用输出轴外端螺孔旋入螺钉,压入连接件。

 产品特点:
    1、WB系列微型摆线减速机采用高速比和高效率单级传动,就能达到1:87的减速比,效率在90%以上,如果采用多级传动,减速比更大。
    2、结构紧凑体积小由于采用了行星传动原理,输入轴输出轴在同一轴心线上,使其机型获得尽可能小的尺寸。
    3、运转平稳噪声低摆线针齿啮合齿数较多,重叠系数大以及具有机件平衡的机理,使振动和嗓声限制在很小程度。
    4、使用可靠、寿命长因主要零件采用高碳铬钢材料,经淬火处理(HRC58~62)获得高强度,并且,部分传动接触采用了滚动摩擦,所以经久耐用寿命长。
     5、设计合理,维修方便,容易分解安装,极少零件个数以及简单的润滑,使摆线针轮减速机深受用户的信赖。

使用范围:
       WB系列微型摆线减速机是依照少齿差行星传动原理,摆线针齿啮合实现减 速的一种机械。该机分卧式、立式、双轴型和直联型等装配方式,是冶金、矿山、建筑、化工、纺织、轻工业等行业的首选设备。

技术参数:
     功   率:0.04KW~3KW;
     转   矩:25N·m~250N/m;
传动比:
      单   级:9-87;
      双   级:121-1849;

微型减速机机型号、减速比及其表示方法:
     1、单级减速机速比机型有WB65型、WB85型、WB100型、WB120型、WB150型;
          减速比分别有9、11、17、23、29、35、43、59、71、87。
     2、双级减速比机型有WBE1065型、WBE1285、WBE1510型;
         减速比分别有121、187、289、385、473、595、731、989、1225、1849。
